企业办公网规划与建设完整解决方案

   在所有的无线场景中，企业办公Wi-Fi使用率最高，其他场景并发率一般在30%-40%左右，企业办公的并发率可达90%。

   好体验的无线办公遇到的挑战有：

   1、入网终端种类繁多（无线路由器、手机、pad、笔记本、台式机usb网卡、无线打印机等），带来超高密度接入，超高带宽的需求。

   2、业务类型多样（网页、视频、上传下载、邮件、即时聊天软件等），对时延丢包要求极其苛刻。

   这些挑战为什么难以应对？

   1、人员变动带来覆盖盲区，重新布线相当麻烦。

   2、终端接入不可控制，经常会关联到更远的AP。

   3、网络环境复杂，无线干扰导致通信效率低（同楼层AP、楼上楼下AP干扰等）

   4、高密场景下，AP的负载接近瓶颈，而且业务对网络要求大不同。

   锐捷无线办公好体验：

   灵活覆盖、最佳接入、信道复用、业务均衡。创造企业时间，从高效办公开始。

信息收集：

信息收集是整方案的基础，直接影响到后续的覆盖、容量评估与方案制定等工作。收集信息应至少包含以下六类：

1、无线需要覆盖区域（办公室、走廊等），可要求客户提供平面图（考虑哪个区域要终端覆盖）

2、无线终端数量与终端类型（笔记本、台式机无线usb网卡、无线打印机等）

3、无线的网络业务需求（网站浏览、微信、直播、视频、ftp下载、组播应用、特殊行业应用业务等）与各类业务的保障等级（考虑哪种业务优先保障）

4、了解当前办公方式，办公主要采用无线形式，还是只是辅助使用；了解是否有无线会议室、无线打印机等需求

5、了解现有网络应用及组网情况

6、了解现场走线情况和后续新增走线难度和可行性（有的地方装修好了为了美观不能再单独走线，有的不满足安装要求会将AP安装在天花板里面，可以先提前了解）

网络评估：三类评估（覆盖、容量、风险）

在完成基本信息收集后，应立即针对相关区域进行网络覆盖与容量的评估，要完成此类评估需与地勘相结合。

一、覆盖评估

      1、了解影响无线信号传播的障碍物

      2、根据客户提供图纸现场进行勘测，保障办公覆盖。覆盖问题100%会导致客户的抱怨及办公无线使用效果，所以必须在评估阶段全部解决。如无法依据经验进行判断的情况下，需要实测信号强度（一般要求-65dbm以上）。

      3、覆盖测试区域包含：办公目标区域、其周边主要活动区域（走廊和前台等）

二、容量评估和选型

      容量评估主要解决两个问题：A.保证所有终端能够正常关联上；B.保证终端的应用

     1、 用户数评估

带点数风险主要评估AP携带STA的客户端数量是否超过要求，与客户确认客户端的分布及密度，不能想当然。根据确认的数据及AP建议用户数来评估AP数量。

根据以上参考值进行评估，保证所有用户能够正常关联是列为我们首要解决的问题。如何进行相关评估？

AP数=总人数/单AP携带用户数。

举例：

 条件：无线办公人数600人，应用有网页，ftp下载，视频；AP520-I；并发不高。

 分析：无线办公人数600人，AP数=600/60(下载、视频并发不多的情况下，整机取值60人进行计算)

 结论：需至少提供10台AP520-I进行保障。数量跟实际业务和AP安装点位都有关系，该数量为预估，实际上数量会有些微偏差。

2、应用流量评估

常见应用的流量见下表，特殊应用需要具体分析

保证用户应用：用户ftp下载、视频流量并发只在理论上存在，如果所有用户同时进行下载或者视频，一般流量的瓶颈会在出口带宽处，出口带宽由主办方协调。另外，目前主流的微信朋友圈视频分享等会有较多上行并发情况，也需保证出口上行带宽。

3、无线办公场景需要保证无线全覆盖，在终端移动漫游环境下可以满足业务要求。

三、风险评估

规划建设：

本阶段主要工作包括：网络规划、网络建设

一、网络规划

1、有线端规划：根据现有有线网络情况，AC、POE交换机的有线部署方式。需要注意网线是新部署的还是利旧的，如果是利旧的需要整理清楚各设备的连接情况，需要整理详细的拓扑图。此处分为两种：a、AC独立组网与现有网络物理隔离；b、AC接入现有网络。

a、针对第一种AC独立组网，需确认出口NAT设备、用户网段、AP网段。

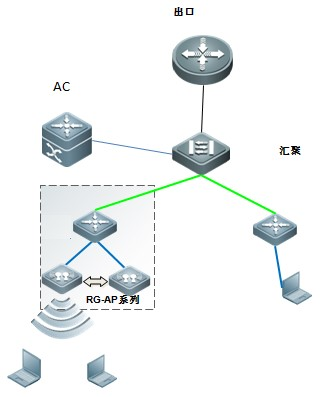

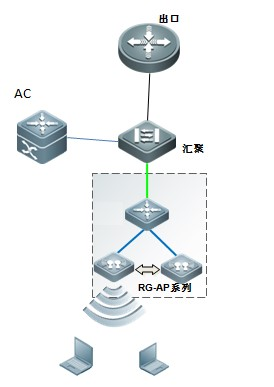

b、针对第二种AC接入现有网络，需确认是串接还是旁挂。建议AC旁挂于核心或者汇聚。注意与现有网络做好二层隔离。

请整理完整的网络拓扑图，网线两端建议都贴上对应标签（网线两个末端贴上相同的便签，便于AP查找和安装）。

2、无线端规划：根据上一章节网络评估中对AP数量的规划，现场进行地勘确认AP安装点位，在图纸上进行详细标注便于施工。

·穿透性

   对于钢筋混凝土墙不建议隔墙覆盖。

   对于普通砖墙，建议AP覆盖不超过2堵的穿射

   对于玻璃墙，建议AP覆盖不超过4堵的穿射

   对于木质墙体，建议AP覆盖不超过6堵的穿射

   对于单独覆盖隔间较多的场所，建议将AP放于隔间门口的吊顶处

·安装位置

   无线设备应远离强干扰源并选择在通信方向上视野良好的位置安装。独立布放的AP位置最好高一些，以便在较高地方向下辐射，减少障碍物的阻拦，尽量减少信号盲区。无线办公场景一般使用放装AP，吸顶安装（AP正面板朝下，不能安装在天花板里面）。

   吸顶壁挂：

二、网络建设

应遵循以下原则：

• AP与交换机采用五类线/超五类线连接时，交换机与AP 之间的距离应满足五类线的100米传输距离限制；
• 交换机端口使用数量应根据AP功耗、交换机的供电能力计算，并预留扩容、维护等的端口需求；
• AP的安装位置应便于网线、电源线、馈线的布线，便于维护和更换；
• AP的覆盖范围、AP之间的间距应根据链路预算和边缘场强要求确定；
• AP安装位置应合理选择：一方面尽量靠近拟覆盖区、满足对拟覆盖区域的覆盖；一方面应利用房间隔断等隔离同频干扰，提高网络容量；重点区域比如领导办公室等可以适当增点，避免这片区域无线体验差。
• AP周围2米内不得有大的金属体阻档
• 现场指导施工队进行AP、AC及POE交换机的安装。要求：走线隐蔽美观，安装牢固。
• 需重点关注网线制作质量。通过测线仪进行检测、设备端查看接口丢包情况来判断。

• 需要提前做好地址规划，有线vlan、无线用户vlan、AP管理vlan需要区分开来，使用不同的vlan；
• 为了网络稳定，避免广播域过大，根据无线用户数量评估是否需要使用多个vlan（一个广播域最好不要超过2个C，500地址以内）；
• 办公网安全方面，较为大型的网络常见的是AC结合SMP部署认证，内部员工ssid使用web+dot1x-mab无感知认证，访客使用二维码认证；对于小型办公网，可以考虑使用EG2000SE等集成AC功能的出口网关设备替代传统AC，由EG管理瘦AP，部署本地转发组网，使用简单的wpa/wpa2加密或者在eg模块部署认证；
• 另外由于办公网有线网络应用需求也很大，需要在AC和交换机互连接口上将不需要的vlan裁减掉，建议进行无线用户限速；如果无线用户过多，建议部署为本地转发。
